Centre d'usinage

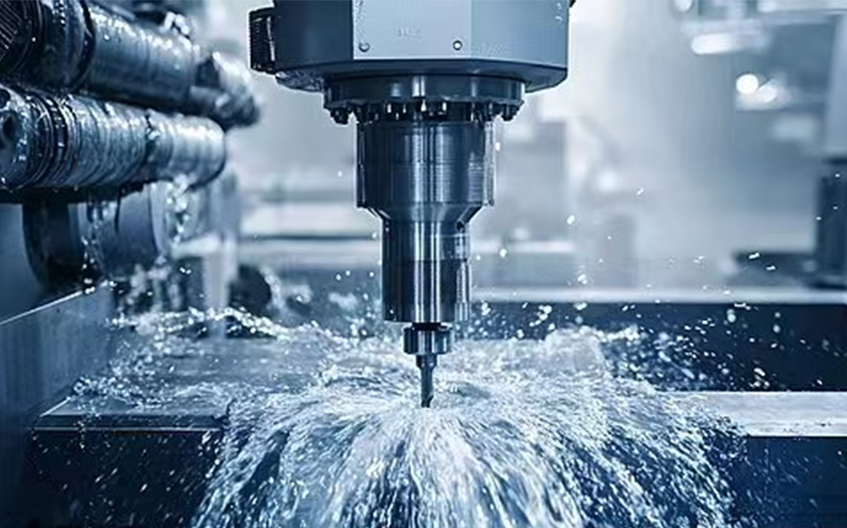

Un centre d'usinage CNC peut être considéré comme une « machine de fabrication universelle » hautement précise et hautement automatisée. Essentiellement, il s'agit d'une machine-outil contrôlée par ordinateur qui commence avec un bloc brut de métal ou de plastique et, grâce au changement automatique de différents outils de coupe – fraisage, perçage, alésage et taraudage – le « sculpte » finalement en une pièce complexe et précise.

Si un tour de type suisse est un « spécialiste de la fabrication de pièces d'arbre minces et petites », alors un centre d'usinage est un « généraliste capable de fabriquer des pièces de diverses formes complexes » telles que des boîtiers, des moules et des composants de type plaque.

En termes simples, un centre d'usinage CNC est essentiellement une fraiseuse CNC équipée d'un changeur d'outils automatique (ATC). Ce changeur d'outils est l'élément clé qui le distingue des fraiseuses ordinaires.

Flux de travail de base :

Un bloc de métal (ou de plastique) est fixé sur la table de travail.

Selon les instructions programmées, la broche récupère automatiquement le premier outil (par exemple, une fraise à surfacer) de l'ATC et effectue l'usinage.

Une fois la première opération terminée, la broche retourne automatiquement à l'ATC, échange le premier outil, récupère le deuxième outil (par exemple une perceuse) et effectue le perçage.

Ce processus se répète jusqu'à ce que toutes les opérations soient terminées.

En fonction de l'orientation de la broche, les centres d'usinage sont principalement classés en trois types :

Centre d'Usinage Vertical (VMC) : La broche est perpendiculaire à la table de travail. Il s'agit du type le plus courant, idéal pour le traitement de disques, de plaques, de moules et de pièces à géométries simples.

Centre d'usinage horizontal (HMC) : La broche est parallèle à la table de travail. Offre une meilleure rigidité et une meilleure évacuation des copeaux, ce qui le rend adapté aux pièces complexes de type boîte comme les blocs moteurs et les carters de boîte de vitesses.

Centre d'usinage à portique : Une grande machine dont le pont (portique) enjambe la table de travail comme une porte. Utilisé pour l'usinage de très grandes pièces, telles que des composants d'avion ou de grandes matrices automobiles.

Principaux avantages : avantages clés
  • 01

    Concentration du processus : une configuration complète toutes les opérations

    C'est l'avantage le plus important d'un centre d'usinage. Avec un bloc brut fixé en place, le changeur d'outils automatique lui permet d'effectuer automatiquement plusieurs opérations : fraisage, perçage, taraudage, alésage, etc. Cela élimine les erreurs causées par le transfert de pièces entre différentes machines et le re-serrage, ce qui entraîne une précision et une efficacité extrêmement élevées.

  • 02

    Précision et cohérence d'usinage supérieures

    En tant que machine CNC, tous les mouvements d'un centre d'usinage sont contrôlés avec précision par des vis à billes et des servomoteurs de haute précision. La précision et la répétabilité du positionnement se situent généralement au niveau du micron (0,001 à 0,005 mm). La programmation automatisée garantit que chaque pièce d'un lot de production est pratiquement identique — la cohérence du produit est exceptionnelle.

  • 03

    Puissante capacité d’usinage de surfaces complexes

    C'est la force unique qui distingue les centres d'usinage des machines conventionnelles. Au-delà du centre d'usinage 3 axes de base, il existe des centres d'usinage 4 axes et 5 axes plus avancés. En ajoutant des axes de rotation, ils peuvent usiner des surfaces 3D complexes, telles que des turbines, des hélices et des cavités de moule, dans une seule configuration. C'est tout simplement impossible avec les machines-outils traditionnelles.

  • 04

    Haute automatisation et flexibilité


    Equipé d'un changeur d'outils automatique (ATC) et d'une capacité de magasin d'outils suffisante, un centre d'usinage peut fonctionner sans surveillance pendant de longues périodes. Il est également très flexible : par simple changement de programme d'usinage et de montages, le même centre d'usinage peut passer de la production de « pièces automobiles » à celle de « dispositifs médicaux ». Cela le rend idéal pour une production à haut volume et à faible volume.

Sélection et applications : est-ce fait pour vous ?

Pièces typiques :

Moules : Moules d’injection plastique, moules de coulée sous pression, etc. Il s’agit d’une application essentielle pour les centres d’usinage.

Boîtiers/pièces de type boîte : Blocs moteurs, carters de transmission, carters de pompe, etc. Les centres d'usinage horizontaux sont ici le choix privilégié.

Pièces de type plaque/disque : Brides, couvercles de soupapes, connecteurs de bras robotisés, etc. Les centres d'usinage verticaux excellent dans ces domaines.

Pièces structurelles complexes : Composants structurels aérospatiaux, roues, boîtiers de smartphones (nécessitant souvent un usinage simultané sur plusieurs axes).

Exigences du lot : Très flexible. Les centres d'usinage conviennent à la fois à la production à faible volume et à grande diversité de pièces de grande valeur et, lorsqu'ils sont intégrés à des systèmes de chargement/déchargement automatisés, à la production de masse à haut volume.

Critères de sélection clés :

Taille d'usinage : Il s'agit de la spécification principale. Vous devez choisir une machine avec une taille de table et des courses d'axe X/Y/Z adaptées aux dimensions globales (longueur, largeur, hauteur) de vos pièces.

Vitesse et puissance de la broche : Choisissez une puissance élevée pour les ébauches lourdes ; choisissez une vitesse de broche élevée pour la finition ou l'usinage de matériaux tendres comme les alliages d'aluminium.

Capacité du magasin d'outils : Plus le processus est complexe, plus il faut de types d’outils et plus la capacité du magasin d’outils est grande. Les capacités communes incluent 16, 24 ou 32 outils.

Nombre d'axes simultanés : Pour des pièces simples en 2,5D, une machine 3 axes suffit. Pour les surfaces courbes complexes nécessitant un usinage multiface en une seule configuration, une machine à 4 ou 5 axes est nécessaire.

Système de contrôle CNC : Les systèmes courants incluent FANUC, Siemens, Mitsubishi, Heidenhain, etc. La stabilité du système a un impact direct sur l'expérience utilisateur.

Marché et valeur :
Les centres d'usinage CNC sont les « machines mères » de la fabrication moderne et un indicateur crucial de la capacité industrielle d'un pays. Le marché actuel comprend des marques internationales de premier plan telles que DMG MORI et Mazak, ainsi que des marques chinoises très matures telles que Haitian, Guosheng et Neway. Les marques chinoises sont devenues très compétentes pour les applications d'usinage standard et offrent des avantages tels que des rapports coût-performance élevés et une réponse rapide du service local.
