Rectifieuse sans centre

Une rectifieuse sans centre est une machine-outil spécialement conçue pour la rectification cylindrique de haute précision, à haut rendement et à grand volume des diamètres extérieurs de pièces rondes.

La plus grande différence entre une meuleuse sans centre et une meuleuse cylindrique conventionnelle est la suivante : la pièce à usiner n'est pas maintenue ou serrée par des centres. Au lieu de cela, il est placé entre une meule et une roue de régulation et est localisé par sa propre surface extérieure pendant le meulage.

Concept de base : que signifie « sans centre » ?
Le nom « sans centre » fait référence au fait que la pièce à usiner n'a pas besoin d'être localisée par l'axe central de son axe (c'est-à-dire les trous centraux).

Meuleuse cylindrique conventionnelle : la pièce à usiner est soutenue et entraînée par des pointes aux deux extrémités. La précision de l'usinage dépend fortement de la précision des trous centraux.

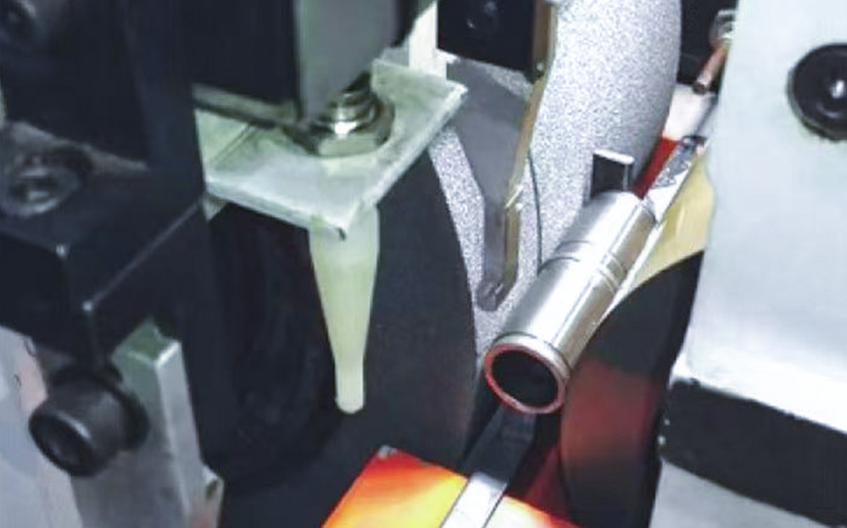

Meuleuse sans centre : la pièce à usiner n'est pas fixée par des centres. Au lieu de cela, il repose « librement » entre la meule et la meule régulatrice. Il est soutenu par le bas par une lame porte-pièce, entraînée en rotation par la roue de réglage, et la coupe proprement dite est effectuée par la meule.

Principaux avantages : avantages clés
  • 01

    Aucun serrage requis pour une efficacité ultra élevée

    Les pièces à usiner traversent continuellement la zone de meulage en avance. Cela permet d'économiser beaucoup de temps consacré aux serrages et à l'alignement fréquents nécessaires aux machines conventionnelles, minimisant ainsi le temps auxiliaire et augmentant l'efficacité de la production.

  • 02

    Rigidité supérieure, idéale pour les arbres minces

    Les pièces à usiner sont entièrement soutenues par des plaques de support et des roues de guidage, évitant ainsi les problèmes de flexion courants dans la rectification centrale traditionnelle. Il convient parfaitement au meulage d'arbres minces, d'arbres courts sans trous centraux, d'axes de piston et d'autres pièces similaires.

  • 03

    Précision stable et automatisation facile

    Les pièces sont positionnées par leur cercle extérieur sans erreurs de serrage. La précision de la rondeur atteint généralement 2 μm et les modèles de haute précision atteignent 0,5 μm ; la tolérance dimensionnelle peut être contrôlée dans une plage de 4 μm, jusqu'à 2 μm pour les versions premium. Il peut être facilement équipé de systèmes de chargement et de déchargement automatiques pour réaliser une production entièrement automatisée.

  • 04

    Parfait pour la production de masse

    Une fois les paramètres définis, une production continue et stable peut être maintenue pendant une longue période. Les meuleuses sans centre sont l'équipement préféré pour la production en série de pièces cylindriques dans les industries des roulements, de l'automobile, de l'électronique et autres.

Sélection et applications : est-ce fait pour vous ?
Pièces typiques : Composants cylindriques tels que aiguilles/rouleaux de roulement de précision, axes de piston, tiges de valve, injecteurs de carburant, tiges en céramique, arbres d'imprimante et tiges de piston d'amortisseur.

Scénarios d'application : Rectification du diamètre extérieur cylindrique à grand volume et de haute précision.
